详细介绍：

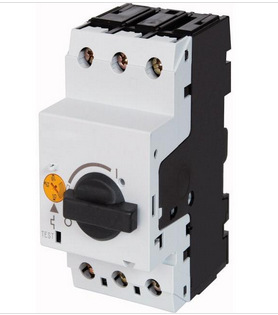

·带旋转手柄的PKZM0（高达32A）的电动机保护断路器。
·高达50KA及以上的防短路保护，易于工程操作。
·最高分段容量：100KA 。
·脱扣指示触点确保远程诊断。
·做为主开关或维护及维修开关应用，安全性高。
·ATEX认证，保护高达65KA 的EExe电动机。
·具有电流脱扣、短路脱扣及缺相敏感功能，并可配置分励、欠压脱扣模块。
·结构简单紧凑，附件齐全。
··模块化结构使其大部分附件与PKZMC系列电机保护开关通用。
·专门为机械制造行业而开发，可以对小功率机械设备进行保护，并可直接手动起动。
技术参数：
符合标准 | IEC/EN 60947，GB 14048 |
气候防护 | 湿热，恒定，符合IEC 60068-2-78 湿热，循环，符合IEC60068-2-30 |
环境温度 |
贮存 | -25—80℃ |
敞开 | -25—55℃ |
封闭 | -25—40℃ |
安装位置 | 见以下尺寸图 |
进线方向 | 任意 |
防护等级 |
开关 | IP20 |
端子 | IP00 |
直接接触防护 | 手指和手背防护 |
抗机械冲击，半正弦波冲击，10ms，符合IEC 60068-2-27 | 25g |
海拔 | 2000 |
接线能力 |
硬线 | 1×(1—6)mm2 2×(1—6)mm2 |
带金属套管的软线 DIN 46228 | 1×(1—6)mm2 2×(1—6)mm2 |
硬线或绞合线 | 18-10 AWG |
接线螺钉的紧固力矩 | |
主回路电缆 | 1.7Nm |
控制回路电缆 | 1Nm |
主回路 |
额定冲击耐受电压 | 6000 V AC |
过电压类别/污染等级 | Ⅲ/3 |
额定工作电压 | 690V AC |
额定持续电流=额定工作电流 | 32或过载脱扣器的电流设定值 |
额定频率 | 40-60 Hz |
电流热耗散（3极，在运行温度下） | 6W |
机械寿命 | 通断次数 0.1×106 |
电气寿命（AC-3于400V） | 通断次数 0.1×106 |
最大操作频率 | 通断次数/h 40 Ops/h |
短路额定值 |
AC | 详细请参阅具体资料 |
DC | 60 kA（PKZMC-0,16至PKZMC-16） 40 kA（PKZMC-20至PKZMC-32） |
电动机开关能力 |
AC-3（至440V） | 32A |
DC-5（至250V） | 25A（3个触头串联） |
脱扣器 |
温度补偿 |
符合IEC/EN60947，VDE 0660 | -5—40℃ |
工作温度范围 | -25—55℃ |
温度补偿残余误差 T＞40℃ | ≤0.25 %K |
过载脱扣器的设置范围 | 0.6—1 Iµ |
短路脱口固定值 | 14 Iµ |
短路脱扣范围 | ±20% |
缺相敏感 | IEC/EN 60947-1-1，VDE 0660 part102 |
尺寸图：
