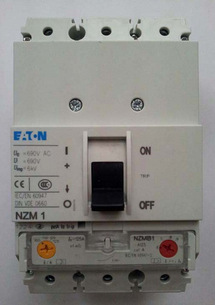

详细介绍：
特点与功能：
•安全可靠的对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业
•创新的保护理念，具有故诊断和通信功能；
•额定持续电流Iu等于额定电流In
•过载保护值Ir可调
•短路瞬时保护值Ii可调
•短路延时保护值可Isd调
•主开关特性符合IEC/EN 60204,绝缘特性符合IEC/EN 60947，VDE 0660；
技术参数：
断路器 | NZMC1-……. |
额定冲击耐受电压Uimp | 主触头 | 6000V |
辅助触点 | 6000V |
额定工作电压 | 690V AC |
过压类别/污染等级 | Ⅲ/3 |
额定绝缘电压 | 690V |
适用于IT电网 | 525V |
通断能力 |
额定短路接通能力 | 240V 50/60HZ | 121kA |
400/415V50/60HZ | 76kA |
440V 50/60HZ | 63kA |
525V 50/60HZ | 24kA |
690V 50/60HZ | 14 kA |
额定短路分断能力Icn |
Icu符合IEC/EN 60947，操作顺序O-t-CO | 240V 50/60HZ | 55kA |
400/415V50/60HZ | 36kA |
440V 50/60HZ | 30kA |
525V 50/60HZ | 12kA |
690V 50/60HZ | 8kA |
Ics符合IEC/EN 60947，操作顺序O-t-CO-t-CO | 240V 50/60HZ | 55kA |
400/415V50/60HZ | 36kA |
440V 50/60HZ | 22.5kA |
525V 50/60HZ | 6kA |
690V 50/60HZ | 4kA |
应用类别，符合IEC/EN 60947-2 |
额定接通和分断能力 |
额定工作电流 | AC-1 | 400/415V 50/60HZ | 160A |
690V 50/60HZ |
AC-3 | 400/415V 50/60HZ | 160A |
690V 50/60HZ |
机械寿命（其中50%的脱扣由分励和欠压脱扣器实现） | 20000次 |
最大操作频率 | 120 Ops/h |
电气寿命，符合IEC/EN 60947-4-1 B部分 |
AC-1 | 400/415V 50/60HZ | 10000次 |
690V 50/60HZ | 7500次 |
每相电流热损耗，在Iu时 | 13W |
过载脱扣器 |
NZM2过载脱扣器的温度补偿系数，符合IEC/EN 60947，残余误差在-25℃/70℃范围内（参考温度40℃） |
热磁式 | 0.7 |
短路分断动作总延时 | ＜10ms |
尺寸图：
