应用范围| 通用 | 品牌ABB |
产品系列| ACS150 | 型号变频器ACS150 |
额定电压| 三相AC380-480（V） | 滤波器内置EMC滤波器 |
控制方式| V/F闭环 | 供电电压低压 |
电源相数| 三相 | 输出电压调节方式PWM控制 |
外型| 塑壳 | 营销方式代理 |
额定电流| 1.9（A） | 电机容量1.1（KVA） |

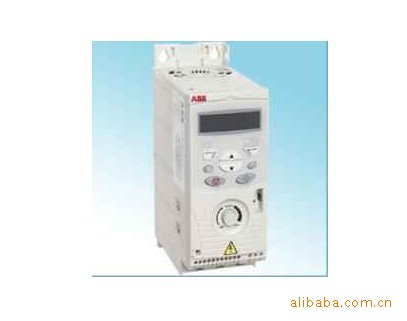

ABB通用机械传动
ACS150
0.37 to 4 kW /0.5 to 5 hp
应用领域
适用于 风机、泵、门控、物料输送、传送带。
亮点优势
u FlashDrop：无需加电。传动设置及调试更加快速、容易，可用于批量制造；
u 固定式控制盘：具有清晰的LCD显示器、背景灯及按钮的继承控制面板，具有舒适、耐用接口的简单传动；
u 固定式电位器：集成电位器，设定值显示在控制面板上，直观的速度设定；
u 集成EMC滤波器，无需外配滤波器；
u 内置制动斩波器：100%制动性能，降低成本，节省空间并简化接线；
u 灵活的安装方式：优化的布局以及有效地机柜空间利用率；
u 有涂层的电路板：防潮和防尘标配，寿命更长，减少维护。
符合的标准
u 低压规程 73/23/EEC及补充规定
u 机械规程 98/37/EC
u EMC规程 89/336/EEC及补充规定
u 质量保证体系 ISO9001
u 环境体系 ISO14001
u UL，cUL，CE，C-Tick及GOST R认证
型号说明
型号代码清楚地表明了传动的功率额定值和外形规格。选定型号代码后，外形规格可用来确定传动尺寸，详情如下表所示。
电压：
ACS150 提供两种电压范围：
2 = 200~240V
4 = 380~480V
根据所选定的电压，在下表的型号代码中填写“2”或“4”。
结构：
型号代码中的“01X”和“03X”代表输入电压的相数及 EMC 滤波器连接情况。
可根据需要进行选择，具体如下：
01 = 单相
03 = 三相
E = EMC 滤波器连接，50 Hz 频率
U = EMC 滤波器断开，60 Hz 频率
（需要使用滤波器时，可方便的接通）
额定值 | 型号代码 | 外形规格 |
PN kW | PN hp | I2N A |
单相电压200-240 V |
0.37 | 0.5 | 2.4 | ACS150-01X-02A4-2 | R0 |
0.75 | 1 | 4.7 | ACS150-01X-04A7-2 | R1 |
1.1 | 1.5 | 6.7 | ACS150-01X-06A7-2 | R1 |
1.5 | 2 | 7.5 | ACS150-01X-07A5-2 | R2 |
2.2 | 3 | 9.8 | ACS150-01X-09A8-2 | R2 |
三相电压 200-240 V |
0.37 | 0.5 | 2.4 | ACS150-03X-02A4-2 | R0 |
0.55 | 0.75 | 3.5 | ACS150-03X-03A5-2 | R0 |
0.75 | 1 | 4.7 | ACS150-03X-04A7-2 | R1 |
1.1 | 1.5 | 6.7 | ASC150-03X-06A7-2 | R1 |
1.5 | 2 | 7.5 | ACS150-03X-07A5-2 | R1 |
2.2 | 3 | 9.8 | ACS150-03X-09A8-2 | R2 |
三相电压 380-480 V |
0.37 | 0.5 | 1.2 | ACS150-03X-01A2-4 | R0 |
0.55 | 0.75 | 1.9 | ACS150-03X-01A9-4 | R0 |
0.75 | 1 | 2.4 | ACS150-03X-02A4-4 | R0 |
1.1 | 1.5 | 3.3 | ACS150-03X-03A3-4 | R1 |
1.5 | 2 | 4.1 | ACS150-03X-04A1-4 | R1 |
2.2 | 3 | 5.6 | ACS150-03X-05A6-4 | R1 |
3 | 4 | 7.3 | ACS150-03X-07A3-4 | R1 |
4 | 5 | 8.8 | ACS150-03X-08A8-4 | R1 |
型号代码中的X表示E或U。
尺寸
外形规格 | IP 20 UL开放式 | NEMA 1 |
H1 mm | H2 mm | H3 mm | W mm | D mm | 重量 Kg | H4 mm | H5 mm | W mm | D mm | 重量 Kg |
R0 | 169 | 202 | 239 | 70 | 142 | 1.1 | 257 | 280 | 70 | 142 | 1.5 |
R1 | 169 | 202 | 239 | 70 | 142 | 1.3 | 257 | 280 | 70 | 142 | 1.5 |
R2 | 169 | 202 | 239 | 105 | 142 | 1.5 | 257 | 282 | 105 | 142 | 1.5 |
H1 =高度，没有紧固件及夹板
H2 =高度，有紧固件但没有夹板
H3 =高度，有紧固件及夹板
H4 =高度，有紧固件及 NEMA 1 接线盒
H5 =高度，有紧固件、NEMA 1 接线盒及机罩
W = 宽度
D = 厚度
技术规范及控制接线
电网连接
电压及功率范围 单相，200 至 240 V ±10%
0.37 至 2.2 kW
三相，200 至 240 V ±10%
0.37 至 2.2 kW
三相，380 至 480 V ±10%
0.37 至 4 kW
频率48 至 63 Hz
功率因数0.98
电机连接
电压3 相，0 至输入电压
频率 0 至 500 Hz
连续负载能力额定输出电流I2N
(最高环境温度
40℃ 时，恒转矩
应用)
过载能力每十分钟允许一分钟的
(最高环境温度1.5 x I2N 重载应用。
40oC 时)允许 2 秒钟的
1.8 x I2N 起动应用。
开关频率
缺省 4 kHz
可选4 kHz，8 kHz，12 kHz
加速时间0.1 至 1800 秒
减速时间0.1 至 1800 秒
制动内置制动斩波器标配
可选配件：
uFlashDrop：一款功能强大的掌上型工具，用于快速、方便地进行参数选择和设定；
uDrivePM：（变频器参数管理器）是用以FlashDrop的创建、编辑并拷贝参数记得新型工具；
u制动斩波器：ACS150集成制动斩波器为标准配置，无需额外空间或安装时间；
u输入和输出电抗器；
u制动电阻
"
