N-MNS标准型低压抽出式开关

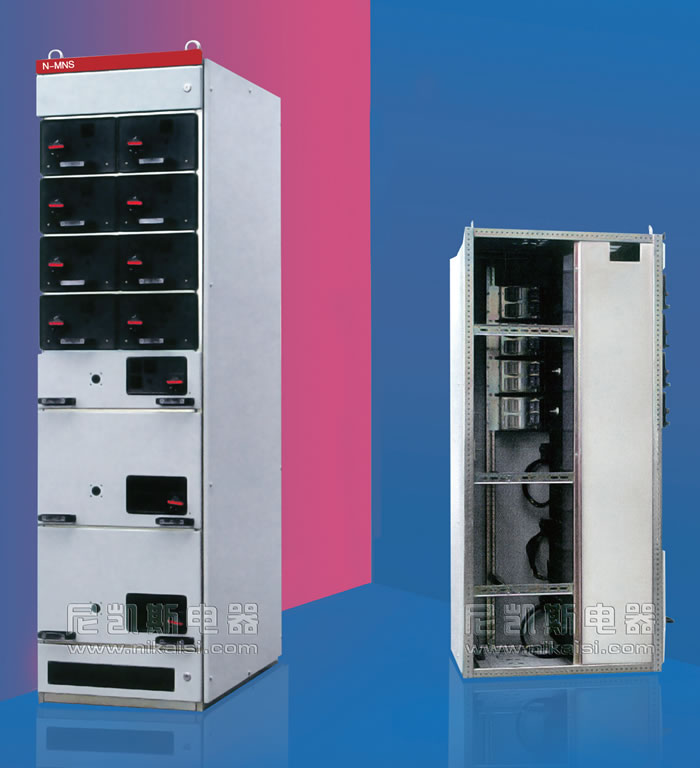

N-MNS标准型低压抽出式开关柜柜体

概述

MNS型低压成套开关设备是引进国外的技术制造的产品。本装置适用于交流50Hz-60Hz，额定工作电压660V及以下的供电系统。作为发电、输电、配电、电能转换和电能消耗设备的控制。装置符合IEC439VDE0660第五部分和GB7251-97《低压成套开关设备》，ZBK36001-89《低压成套开关设备》，并通过了3C认证。
本抽出式开关柜设计紧凑，以较小的空间能容纳较多的功能单元，结构通用性强，组装灵活，以25mm模数的C型材能满足各种结构型式及使用环境的要求。可组成保护、操作、转换、控制、调节、测定、指示等标准单元。用户可以根据需要任意选用组装，以200余种零件可以组成不同的框架结构和抽屉单元。
安全性：大量采用高强度的阻燃型工程塑料组件。有效加强防护安全性能。
技术性能高，主要参数达到国际技术水平。

使用环境

周围空气温度不高于﹢40℃，不低于℃。并且24h内平均温度不高于﹢35℃。
大气条件，空气清洁，相对温度在最高温度为﹢40℃时不超过50%，在较低温度时允许有较高的相对温度，例如﹢20℃时为90%。但应考虑到温度变化，有可能会偶然的产生适度的凝露。
海拔高度不超过2000m。
本装置适应于以下温度的运输和储存过程，﹣25℃到﹢55℃范围之间，短时间内（不超出24h）可达到﹢70 ℃，在这些极限温度下装置不应遭到任何不可控制的损伤。而且在正常的条件下应能正常的工作。

抽屉类型

抽屉类型：分四种标准尺寸，都是以8E（200mm）高度为基准，它们分别为8E/4,8E/2,8E，16E和24E。
8E/4:在8E（200mm）高度空间组装4个抽屉单元；
8E/2：在8E(200mm)高度空间组装2个抽屉单元；
8E：在8E（200mm）高度空间组装1个抽屉单元；
16E：在16E（400mm）高度空间组装1个抽屉单元；
24E：在24E（600mm）高度空间组装1个抽屉单元；
单元回路额定电流400A及以下。其中8E/4和8E/2两种抽屉的结构是用阻燃型塑料和铝合金型材组成。四种抽屉单元可在一个柜体中作单一组装，也可作混合组装。更能单元隔室总高度为72E（1800mm）。
