GZS1(KYN28A-12)型户内

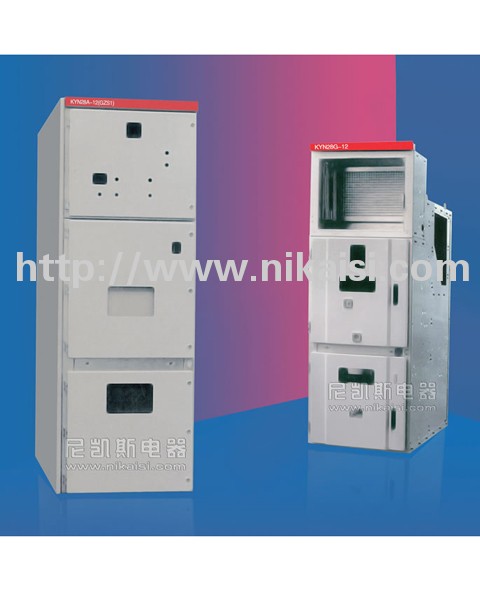

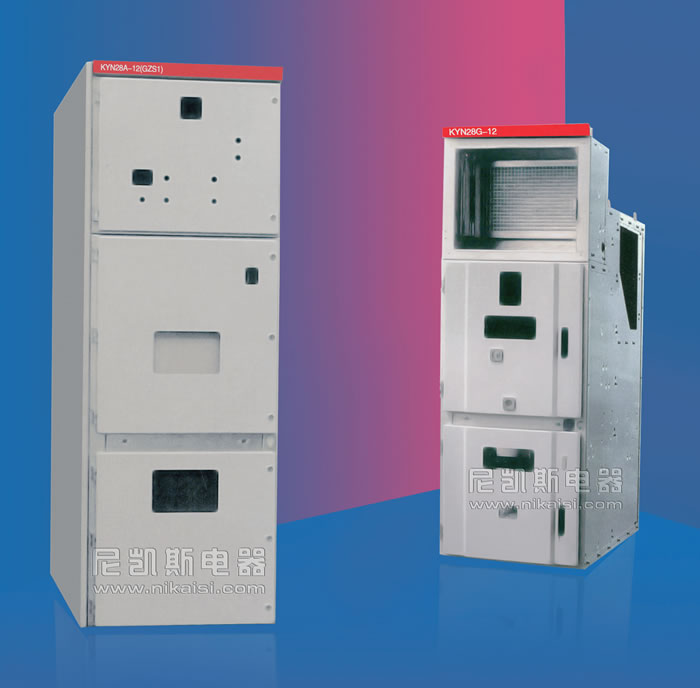

GZS1(KYN28A-12）型户内金属铠装抽出式开关设备柜体

A母线室 B断路器手车室 C电缆室 D断路器仪表室
1.1泄压装置 1.2控制小线槽

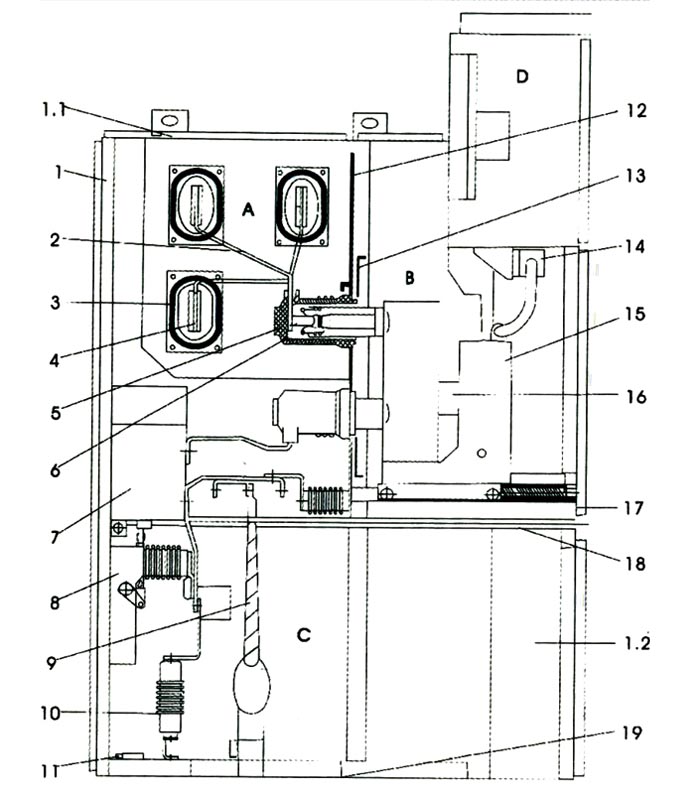

1外壳 2分支小母线 3母线套管 4主母线 5静触头装置 6静触头盒 7电流互感器 8接地开关 9电缆 10避雷器 11接地主母线 12装卸式隔板 13隔板（活门） 14二次插头 15断路器手车 16加热装置 17可抽出式水平隔板 18接地开关操作机构
◎国内领先的新型开关柜；
◎配ABB公司生产的VD4真空断路器
◎...10KV，...3150A,...50KA
◎配国内生产的VS1真空断路器
◎...10KV，...3150A，...40KA
◎柜体结构采用全组装方式
◎电缆室外有充裕的空间，可连接多根电缆，安装、维修方便。
◎柜体可靠墙安装，减少占地面积
◎手车互换性能极好
◎柜体防护等级达IP4X
◎符合GB3960，IEC-298标准
◎通过全部型式试验和全工况试验

概述

GZS1型户内金属铠装抽出式开关设备是生产GZS1型户内金属铠装抽出式开关设备的专业厂家。开关柜外壳及隔板均采用进口2mm厚进口敷铝锌板经多重折弯制成，具有强度高，无需任何表面外理仍能保持良好的防腐性、抗氧化性、结构紧凑、体积小、功能先进、安全可靠的开关柜。外壳防护等级为IP4X，隔室间的防护等级为IP2X，本产品系3~12KV三相交流50Hz单母线及母线分段的成套装置，主要用于发电厂、中小型发电机送电、工矿企业配电以及电业系统交流的二次发电所的受电、送电及大型高压电动机起动、控制、保护、检测等。

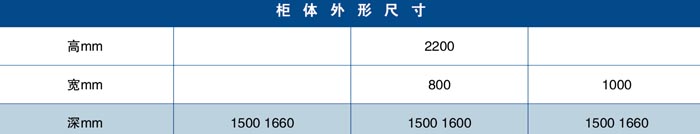

结构说明

开关柜按GB3906的要求进行设计。整体由柜体和可抽出部件（手车）组成，柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组装而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属部件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设备10*60mm的接地母线。

主要特点

1、简单有效的“五防”闭锁，防止误操作；
2、可配用VS1-12（ZN63A）、VD4、ZN12、3AH、VB2及VEP真空断路器、VC7真空接触器等；
3、可配用电压互感器手车、计量手车、隔离手车、熔断器手车等，相同用处的手车具有互换性；
4、柜体可靠墙安装、柜前维护，减少占地面积；
5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
6、电缆室空间充裕，可连接多根电缆;
7、外壳防护等级为IP4X，手车室门打开及各种隔室间防护等级为IP2X。
