N-MNS经济型低压抽出式开关

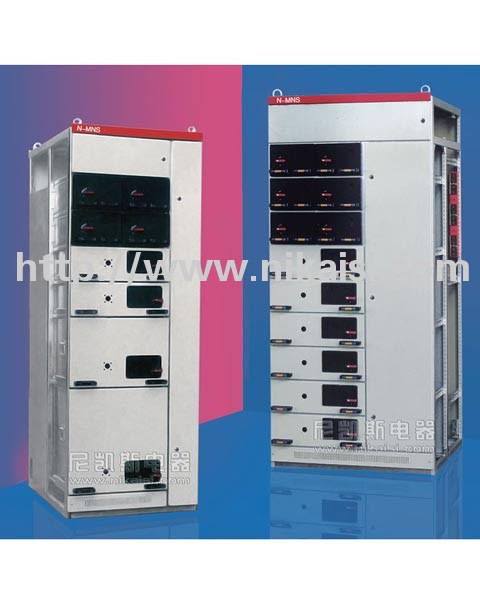

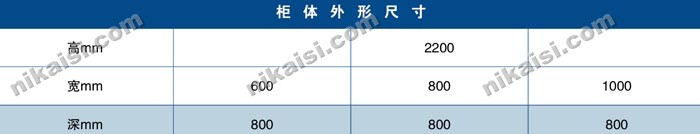

N-MNS经济型低压抽出式开关柜柜体

概述

MNS 改进型抽出式开关设备是在标准型的基础上改进研制的产品。适用于交流50Hz 额定工作电压660V 及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合IEC60439-1、GB7251.1 及JB/T9661 等相关标准。

结构说明

框架为C 型材组合式结构，结构件都经过镀锌处理或敷铝锌板制作。通过8.8 级自攻六角螺钉锁紧连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架，以及母线、功能单元等零部件，组装成一台完整的装置。装置内零部件尺寸、隔室尺寸，实行模数化( 模数单位E=25mm)。垂直通道及一二次接插件均改为GCK 柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低了生产成本。柜体防护等级IP3X-4X。

抽屉类型

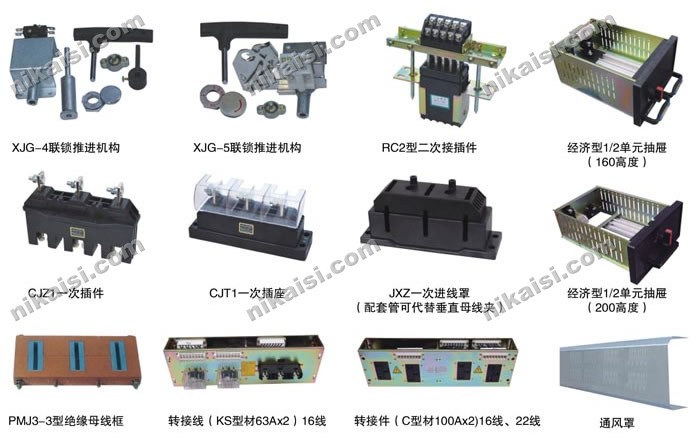

抽屉类型与标准型一致，单元回路额定电流600A 及以下，其中1/2 单元抽屉最大可承受电流为IOOA，抽屉安装单元有效高度1800mm，相同功能单元具有良好的互换性，抽屉进出线根据电流大小采用不同规格的后出式接插件。抽屉单元有足够数量的二次接插件。
