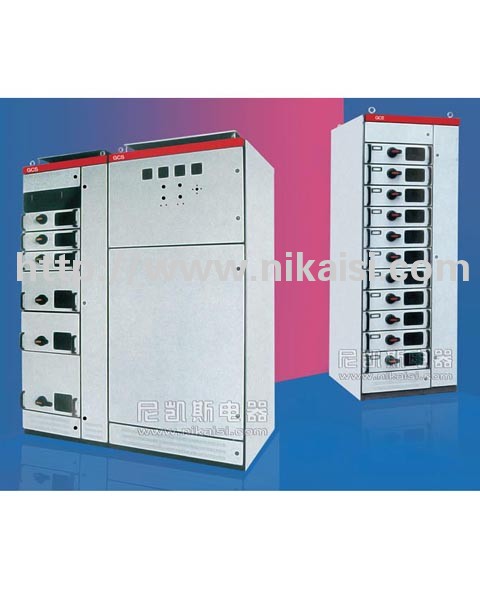

GCS标准型低压旋进式开关柜柜体

概述

     GCS 抽出式开关柜适用于三相交流频率为50Hz，额定工作电压为400V(690V)，额定电流为4000A 及以下的发、供电系统中，作为动力配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所。产品符合IEC60439-1、GB7251.1 及JB/T9661 等相关标准。

结构说明

＞ 框架采用KS型材(也可采用KB型材），主构架上安装模数为E=25mm 的φ5.3mm 的安装孔，使得框架组装灵活方便；＞ 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立；＞ 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；＞ 电缆隔室的设计使电缆上、下进出均十分方便：＞ 抽屉高度为200mm、300mm、400mm、500mm、600mm，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A 及以下；＞ 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时抽屉单元和固定单元可以混合组合，任意使用；＞ 柜体的防护等级为IP30-IP40；＞ 材质可选用电镀冷轧板、镀锌板、敷铝锌板制作。

抽屉类型

     抽屉层高的模数为80mm时分为160/2、160、240、320、400等模数单元尺寸系列，抽屉安装单元有效高度1760mm。抽屉层高的模数为100mm时分为200/2、200、400、600等模数单元尺寸，抽屉安装单元有效高度1800mm，单元回路额定电流600A及以下其中1/2单元抽屉最大电流可达到100A。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的接插件。1/2单元抽屉与电缆室的转换采用DFZJD型1/2分路转接单元。抽屉单元设有机械联锁装置。抽屉单元有足够数量的而二次接插件。
