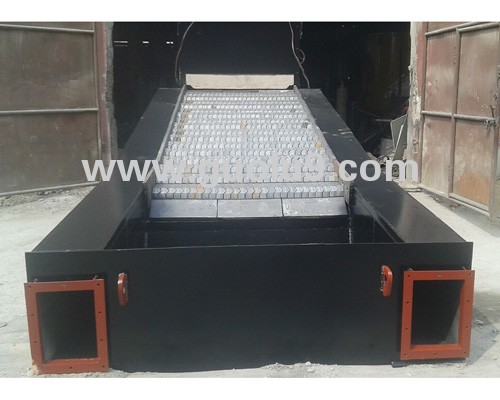

往复式炉排

是在固定式阶梯炉排基础上发展起来的一种小 型机械化炉排。具有结构简单、制造方便、金属耗量少及消 烟除尘效果好等特点。在小型工业锅炉上应用较多 , 是一种 有发展前景的燃烧设备。

往复炉排的结构形式：倾斜往复炉排、水平往复炉排和抽条往复炉排三种形式。

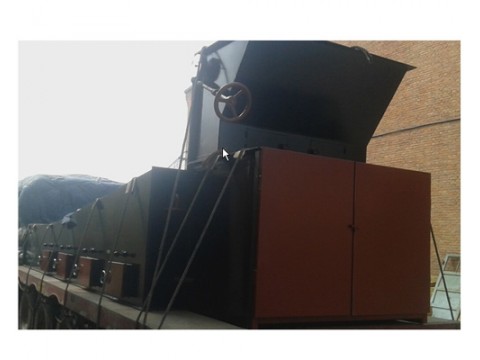

倾斜往复式

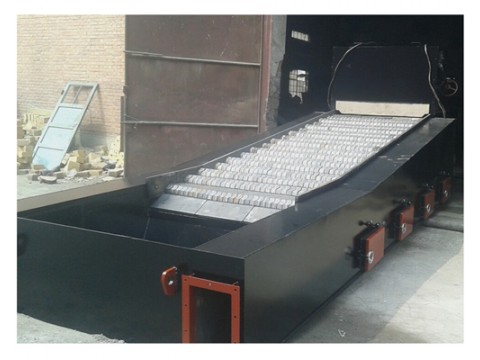

1. 倾斜往复炉排结构

倾斜往复炉排有两种 , 一种是较普遍的一般倾斜往复炉排 , 另一种是近几年发展起来的水冷往复炉排。

一般倾斜式往复炉排主要由固定炉排片、活动炉排片、传动机构和往复机构等部分组成 。

炉排整个燃烧面由各占半数的固定炉排片和活动炉片组 成 , 两者间隔叠压成阶梯状 , 倾斜 15 。 ~20 。角。固定炉排片装 嵌在固定炉排梁上 , 固定炉排梁再固定在倾斜的槽钢支架上。 活动炉排片装嵌在活动炉排梁上 , 活动炉排梁搁置在由固定 炉排梁两端支出的滚轮上。所有活动炉排梁的两侧下端用连 杆连成一个整体。

当电动机启动后 , 经传动机构带动偏心轮通过活动杆、连 杆推拉轴、连杆 , 从而使活动炉排片在固定炉排片上往复运 行。往复行程一般为 30~70mm, 煤随之向下后方推移。电动机由时间继电器控制 , 根据锅炉不同负荷及煤种的要求调节 开停时间。

水冷往复炉排主要由蝶形铸铁炉排片、水管搁架、传动 机构和往复机构等部件组成 , 蝶形铸铁炉排片和水管搁架的 型式如图 3-24 所示。

水管搁架由一排直管两头焊在集箱上 , 前后集箱分别用 联通管和汽包联通 , 并构成循环回路。蝶形铸铁炉排片嵌在 水管搁架的管子之间 , 炉排和管子接触面涂以水玻璃调合的 金属粉 , 并用模块模紧 , 锅水在管子中流动 , 使蝶形铸铁炉 排片得到冷却。

倾斜往复炉排后边 , 有的设置燃尽炉排 ( 又称余燃炉 排)。灰渣在此炉排上基本燃尽其中的可燃物 , 然后将炉排翻 转 , 倒出全部灰渣。由于燃尽炉排漏风严重 , 调风又复杂 , 所 以多改用水封灰坑 , 进行定期或连续排渣。

倾斜往复炉排在使用挥发分多、着火快的煤种时 , 容易 在煤斗出口处燃烧 , 并从煤斗往外冒烟。为了消除这一缺陷 , 可在煤闸板处通人二次风 , 将火焰吹向炉膛。但比较彻底的 解决办法 , 是改进煤斗下面的给煤装置 , 使煤离开煤斗后再 经过推饲板 , 送入炉膛较深位置后再燃烧。

倾斜往复炉排炉和链条炉一样 , 为使煤顺利着火和加强 炉内气体混合 , 也需要布置炉拱。针对往复炉排的具体情况 ,一般可采用较为简单的倾斜前拱。烧烟煤和褐煤时 , 有的不 设低而长的后拱 , 而用中拱或中隔墙来配合前拱 , 帮助新煤 着火。中拱或中隔墙 , 可以是完全竖直的 , 如图 3-25 所示 , 也 可以是下部竖直 , 上部前倾。烧烟煤时常用竖直的后隔墙 , 有 的还设挡渣拱 , 即在后墙上伸出一段小拱 , 向燃尽区辐射热 量 , 使灰渣充分燃尽。

2. 倾斜往复炉排的燃烧特点

倾斜往复炉排的燃烧情况与链条炉排相似 , 也采用分段送风和适当加入二次风。燃烧过程也具有区段性 , 如图3-25 所示。煤从煤斗下来 , 沿着倾斜炉排面由前上方向后下方缓慢移动 , 空气由下向上供应。煤着火所需要的热量主要来自炉膛 , 先后经过干燥、干馆、挥发分着火、焦炭燃烧和灰渣 燃尽等各个阶段 , 都与链条炉排相同。
倾斜往复炉排区别于链条炉排的一个主要特点 , 是炉排 与煤有相对运动。当活动炉排向后下方推动时 , 部分新煤被 推饲到已经燃着的煤的上部 , 当活动炉排向前上方返回时 , 又 带回一部分已经燃着的煤返到尚未燃烧的煤的底部 , 对新煤 进行加热。这种着火条件与手烧炉相近 , 而优于链条炉。煤 在被推动过程中 , 不断受到挤压 , 从而破坏焦块与灰壳。同 时煤又缓慢翻滚 , 使煤层得到松动与平整 , 有利于燃烧。

3. 倾斜往复炉排的优缺点

(1) 倾斜往复炉排的优点

1) 与链条炉排比较 , 适于燃烧水分和灰分较高、热值较低 (12560kJ/kg) 的劣质煤和一般易结焦的煤。

2) 当供给的空气量较合理 , 漏风量少时 , 灰渣中的含炭 率一般在 18%~20%, 比手烧炉的灰渣含炭率低 5%~10%, 可以节煤和减少冒黑烟。

使用范围与要求

水平式或倾斜式往复推饲炉排是一种机械化的锅炉层燃设备，一般可为蒸发量0.5～10t/h的往复炉排锅炉配套，适宜燃烧烟煤、褐煤和泥煤等。往复炉排对煤质要求有所降低，可燃用有粘结性、多灰、难以着火的低质烟煤，比链条炉有较好的煤种适应性。
