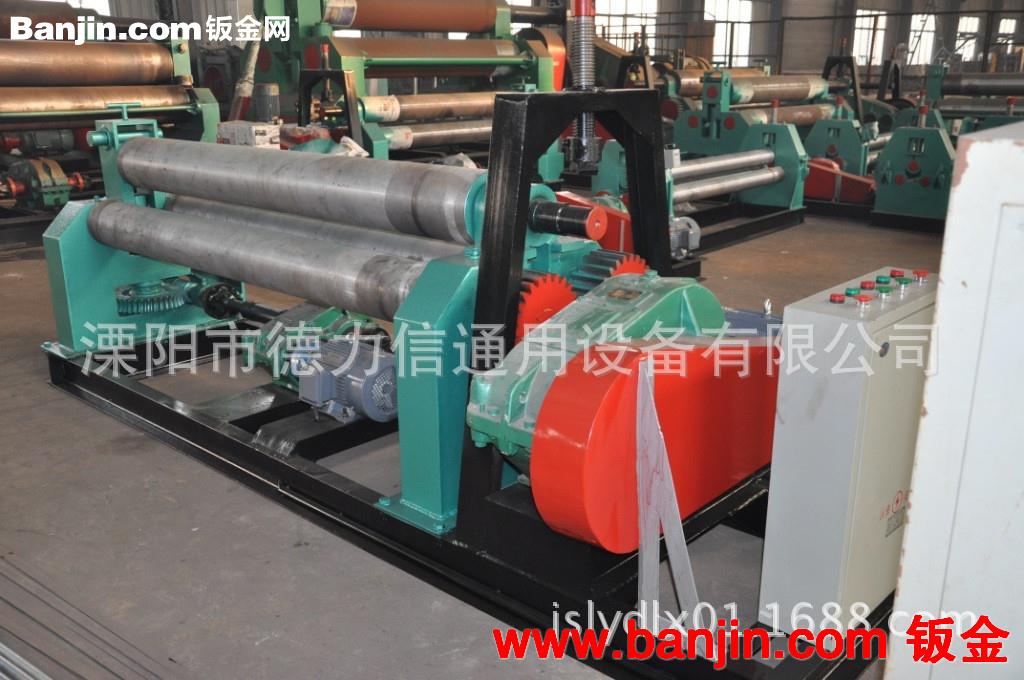

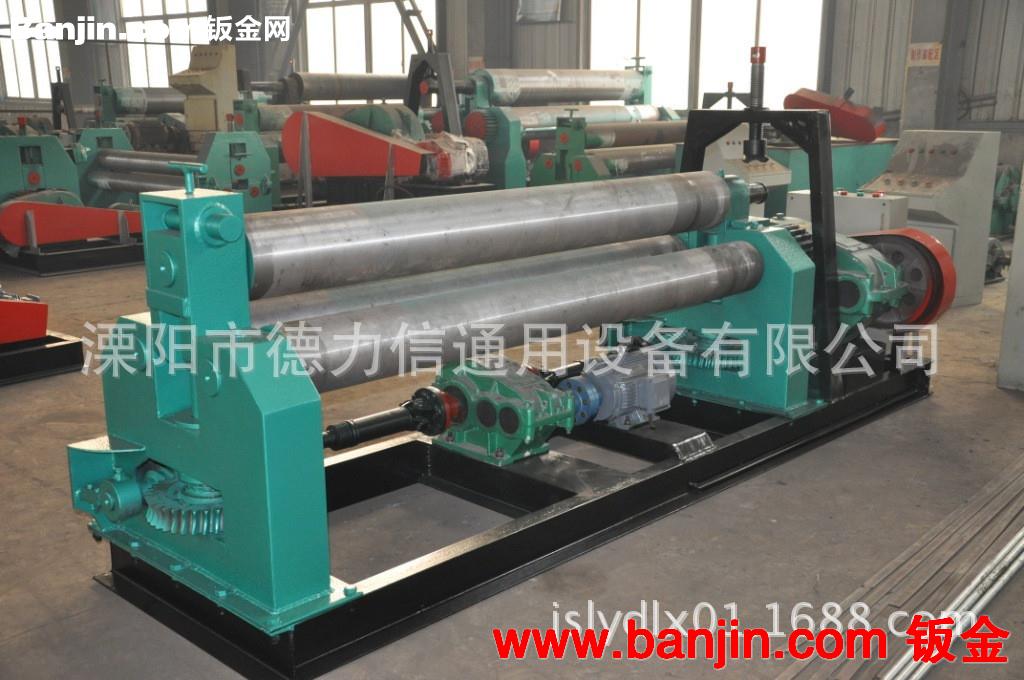

我公司位于国家4A级旅游渡假区——天目湖，专业设计生产的FBM系列卷板机具有设计先进、产品质量稳定可靠、操作使用方便等特点，特别适合于野外移动施工，产品规格型号齐全，能卷制厚度3~50mm,宽度1000~3200mm的钢板，特殊规格型号可按照您的要求设计生产，价格合理，保证质量，交货及时，代办运输，售后服务专业周到。另外还供应各种型号的盘管机，角铁卷管机可卷制角铁、扁铁、钢管、槽钢等型材，一机多用。
电话：13915869850（程女士）邮箱：315091030@qq.com 网址：http://jslydlx01.1688.com
FBM系列卷板机使用说明
一、简述
1、本系列卷板机是板材卷圆、锥筒、操弧的专用机械（卷制过程见图一），广泛适用在机械设备制作及火力发电、化工、建材等工艺设备安装工程上。
2、本机为对称上调三辊式，两支下辊固定在支架上，为主动辊，上辊为可升降调节的被动辊，以适应工件卷制工艺的需要。
3、上辊调节分2种办法：
a、手动调节，由人工旋转丝杆上下运行，用S表示。
b、自动调节，由机械传动实行升降，用Z表示。
4、规格型号表示方式：
二、结构及传动

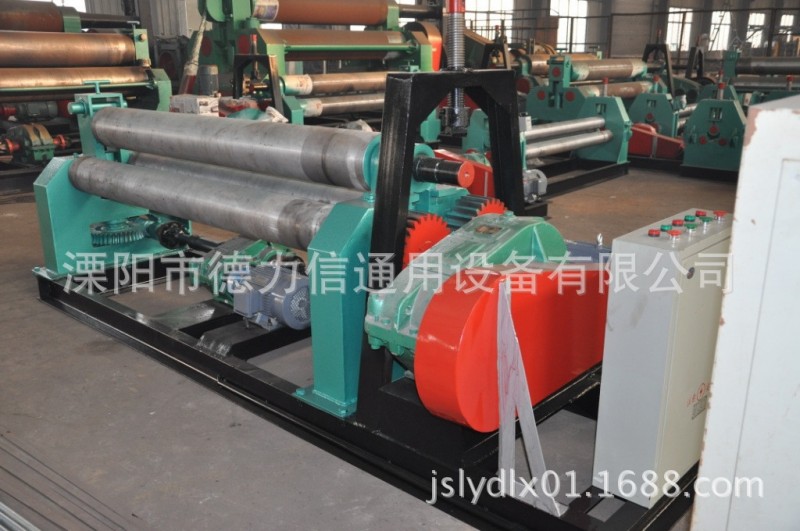

1、本机结构 S型见图二.Z型见图三.30mm板厚以上增加液压脱套装置。
本机坚持人性化的理念，采用结构件基架机械传动，滑动轴套的设计，使其结构简单，工作可靠便于操作，易于维修。
2、本机下辊为主传辊，由电机通过园柱齿轮减速后经齿转带动旋转。
S型上辊升降由人工旋转丝杆调节。
Z型上辊升降由电机经减速机一次变速后传蜗杆蜗轮二次减速，蜗轮中心丝口带动丝杆升降。
3、电控
本机采用交流380V.50赫兹电源，S型机用可逆转换开关直接控制下辊左右旋转。Z型机配有控制柜，用二次线路控制下辊旋转及上辊升降。
三、工件脱卸
1、S型机待上辊上升后，在上下辊后端之间垫上插件，下旋前端丝杆，人工拉出上辊前轴套，然后松开前支架两边吊紧螺丝，翻倒前支架上体，即可拉出工件。
2、Z型机待上辊上升后拔去前端轴套上方的柱销，上辊继续上升使后端顶至脱件压头，翻下前端轴套座，工件即可出机。
3、30mm以上机型由于前端轴套座较重，所以采用液压装置进行轴套座的脱装。
四、工作范围
1、本机最大工作能力范围见技术参数表（附后）
2、若板材宽度减少到60%以下，卷圆直径大于50%以上，材料屈服强度小于Q235的40%以下则板厚可适当增厚，其计算方法见图示四。
五、润滑
对机械传动轴颈、滑动表面及齿面的合理润滑，是降低动力消耗、提高机器寿命的有效措施。因此要建立具体的润滑制度，选择合理的润滑材料。
1、本机的润滑点见机上的润滑标志牌
2、润滑材料的选择
本机所有轴套轴颈及丝杆丝口，采用点注40号机械油，减速机油箱内用HT50号机械油，齿面用钙基脂。
3、润滑制度
A．设备使用前必须加注油（脂），滑动面加至套两端有油溢出，减速机油箱内加油至标尺刻线内，齿面涂满油脂。
B．机器在工作状况下，滑动面每2小时注油一次，齿面视情况添油
C．减速机每月检查一次油位、油质；发现油少或变质水化，即刻加油或换油，每年至少换油一次
六、安装调试
1、本机为整体机械、无需安装，不设专用基础及固定螺栓，在坚硬地坪上放平即可使用
2、为避免工件超高，亦可将机器放在地坑中作业，地坑要防水，具体尺寸见图五
3、机器放置位置必须离墙，柱及障碍物至少一米以上，必须留出作业人员活动及工件回旋的安全空间
4、使用前必须检查机器的完好状况，检查运输过程中有无损坏，若发现问题，先解决再使用
5、空车正反逆转，上下运行至少15分钟，同时在轴套中加机油，冲出轴颈轴套中的毛屑杂物，使之充分磨合，产生油膜。
6、负载运行时从轻到重，慢压渐进，注意各滑动点的温度变化，一般轴颈轴套允许温度不超过70°C,轴承温度不超过80°C，齿面温度不超过50°C。
七、安全操作事项
1、操作人员应了解本机的结构、性能、熟悉控制系统的操作方法和工件的弯卷过程，严格遵守操作事项。
2、在开车停车前，电控系统的所有按钮必须置于原始位置。
3、在使用过程中，应经常检查各润滑点的供油情况，减速机要保持规定油位。
4、在运转过程中，若发现有不规则的噪音、冲击、摆动，应及时停车检修。
5、使用过程中应经常检查各传动机构和连接部位，保持无松动、无损坏。
6、不允许未经铲平焊缝、未经矫平的钢板直接在机器上进行卷制。
7、板材进入正式弯卷时必须垂直辊筒中心线。
8、在弯卷锥筒工件时，锥筒的小端必须在前支架端。
9、在卷制过程中，必须当主传动停车后才能进行上辊的升降.
10、卸件工作在机器停车后按步骤进行。
八、机器的维护及存放
正确地使用与合理维护，可以延长机器的使用寿命，并能减少修理费用。本机的维护工作主要有以下几点：
1、机器必须在运转正常和润滑良好的情况下进行工作，严格执行润滑制度。
2、制定定期的检查、修理制度。
3、所有易损零件，出现过多磨损或失去原性能要求时，应及时更换。零件若有损伤，应及时修理。
4、在使用过程中，应注意各部位的温度。
5、室外作业的机器停车后即盖上雨布，以防淋雨受潮锈蚀。
6、机器长时间不用按设备管理条例进行封存。
