★一、 电力接地线使用方法：
1、分相式：“接地线”每套三组，每组由导线端线卡、短路线和接地端线卡连接成一体。使用时分组进行操作。按规程规定先验电，确认已停电后，首先将接地端线卡，紧固在接地极上，然后按停电线路电压等级，选定操作棒，将导线端线卡挂在导线上。工作完毕，应先拆除导线端线卡，后拆除接地端线卡。
2、组合式：“接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。使用时按规程规定先验电，确认已停电后，将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端线卡分别挂在导线上。(操作棒有固定式和折叠式)拆除时应先拆除导线端线卡，后拆除地线端线卡。
3、经受短路电流后，接地线应做报废处理。
2、接地线分类：
低压接地线（变电用接地线、380V接地线、500v接地线、6KV接地线、手握式接地线）
高压接地线（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线，平口螺旋式接地线，线路型接地线，户外用接地线，喉头式接地线，双簧式接地线）
接触网接地线、接触轨接地、线路用接地线。
3、接地线组成：

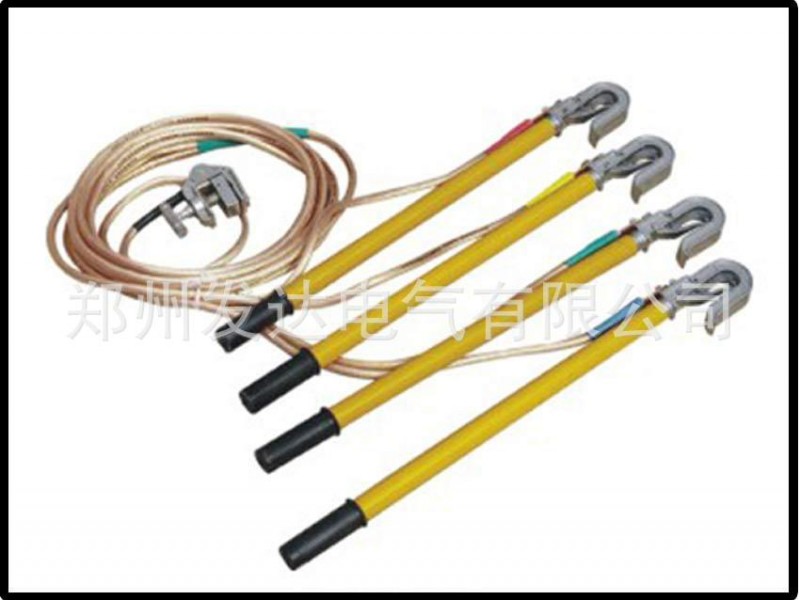

【由绝缘操作棒】（操作杆的材质选用质量最好的玻璃钢环氧树脂杆制作，接电线夹有平口螺旋钩，双簧式挂钩，喉头式挂钩等。一般室内高低压的每组有3根也有4根的，室外高压的一般为三根。没个电压等级所选操作杆的长度也不同，根据国家标准规定如下：
380v接地线、500v接地线，6kv接地线，操作棒长度50CM
