产品简介

封闭通道组件:冷通道封闭顶板/ 双通道移门/ 消防控制盒/LED 照明、灯带/ 线梯

机柜组件:服务器机柜/ 电子指纹密码锁/ 机柜侧板/ 水平理线架1U/竖直8 环理线器/ 免工具安装盲板1U（多种可选）/固定托盘（深度可调）承载110KG（多种可选）

底座模块:底座支架/Newfloor 防静电地板

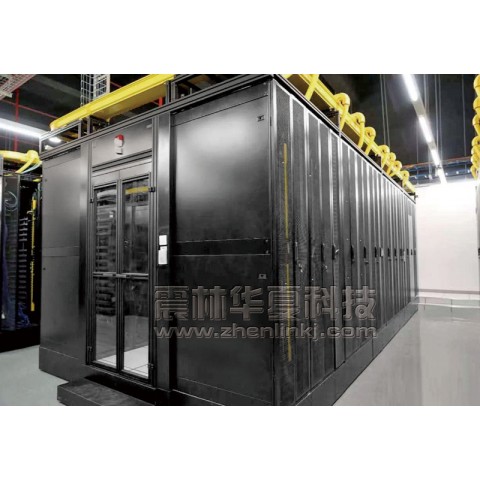

微模块以全方位模块设计，各单元无缝融合架构确保气流的密闭性。

实现冷通道的封闭，地板边沿采用密封处理，使得冷气封闭在极小的区域内，冷气不外泄到其他区域，避免与热气流混合，有利于解决局部热点问题，提高冷量利用率。

规范数据中心的气流组织，优化空气调节效果，有利于气流组织的均衡，降低制冷成本。

顶部天窗隔板与通道封闭移门开合可实现消防联动，并具有手动强行打开和关闭功能。

通道封闭移门和顶部天窗隔板为钢化玻璃或阻燃PET，且顶部天窗隔板预制照明模块补偿冷通道内的照度。

明显降低空调风机功耗，实现节能。

功能特点：

■实现冷热通道隔离，合理有效的利用冷量，防止冷热横穿，冷量丢失。

■改变了传统的先冷却环境、后冷却设备的状况，合理的利用资源，节约用电。

■给设备提供一个非常稳定的工作环境。

组成部分：

1、封闭通道组件

主要由以下组件组成：玻璃天窗组件、玻璃隔离门组件、钢制假墙组件、消防联动系统组件、环境监控单元组件。

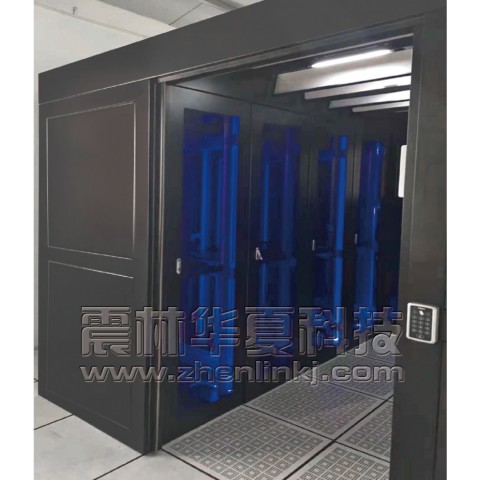

双通道移门/ 推门

●密闭通道的端门分为推门和移门两种方案，可根据客户的需求选配；

●门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求；

●门板下部安装密封毛刷，可以提高模块的密闭性；

●推门/ 移门设有门禁系统（可选）冷通道封闭顶板

●采用平顶结构，由两块侧板、一块顶板、一块旋转天窗组成，以单个机柜为扩展模块单元；

●密闭通道内安装温感和烟感报警器，并与天窗控制器联动。电磁开关动作后，旋转天窗在重力作用下自动打开，保证灭火气体进入通道。

●根据安装需求不同，有三种天窗可以选择：活动天窗(也称翻转天窗)、功能天窗及固定天窗。

●活动天窗通过电磁锁控制，出现火情时可通过烟感与温感触发自动开启。

功能天窗：用于安装电源、温湿度传感器、烟感、摄像头以及消防联动控制单元等。

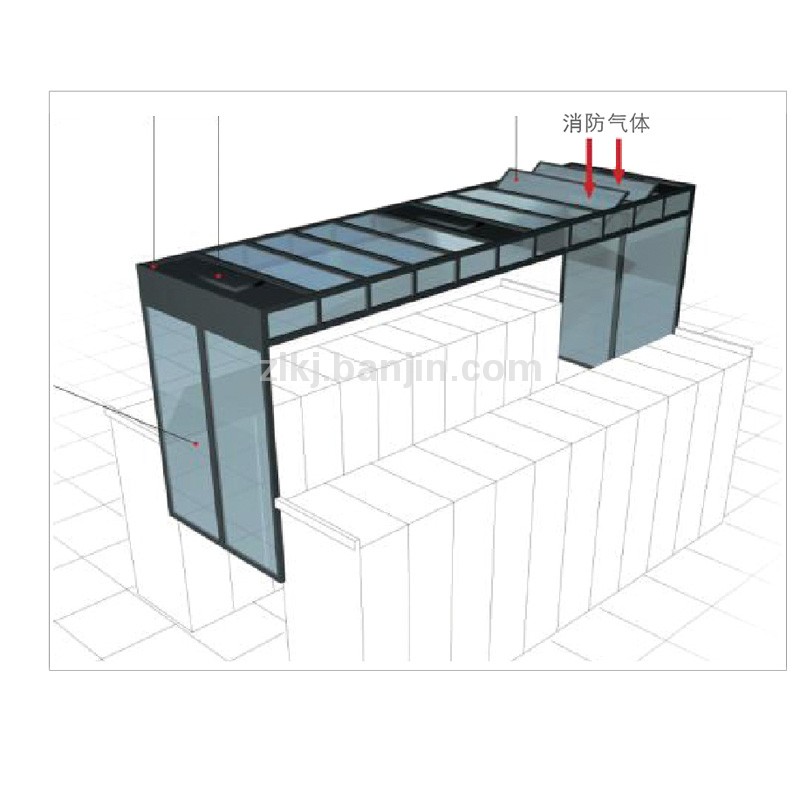

活动天窗：活动天窗适用于顶部安装消防气体管道，可以与消防系统联动，当冷通道内部出现异常，温度过高或是出现烟火时，天窗自动打开，消防系统喷洒的消防气体可以迅速喷洒到通道内部，避免火灾发生。

固定天窗：适用于底部安装消防气体管道，当冷通道内部出现异常，温度过高或是出现烟火时，喷洒的气体从底部通风地板快速喷洒到冷通道内，避免火灾发生。

2、机柜组件

●标准42U 或非标机柜都符合19 英寸机柜，完全兼容第三方IT 设备

●采用高强度A 级优质碳素冷轧钢板和热镀锌钢板，超高承载能力，机柜静载大于1500Kg

●采用前单开后双开网孔门，支持下进风

●机柜前后门网孔通风率为70%，最大可达83%

●有很多兼容配套的理线, 走线附件

●前后门磁监控（可选），支持远程监控机柜门的开启状态，让您实时掌握机柜物理侵入状态，安全无忧

底座模块

底座支架选用MERO 2 号钢结构组建确保不会影响及改变地板的保护功能，独特的接口可避免漏电。机电设施可直接黏合在面板上达到防静电的效果，对人及机电设施的最佳保护。活动地板系统符合DIN EN 12825 标准，及得到独立的实验室认证。

■支架与框架的坚固牵引接口

■能有效抵抗拉力，磨擦力及扭力

■配上齿形支架的螺丝组件，可使支架与横梁牢固地锁上

■拆卸及安装不会影响框架的结构质量

■椭形的螺丝紧固C-Profile重型横梁的以此提高框架（对抗垂直力及横向力）的结构稳定性

■C-Profile 重型横梁的特性能提供平整的表面

冷通道机柜是通过机房气流进行控制来节省制冷能耗和提高服务器运行可靠性。数据中心对电力的消耗巨大，为了起到节能环保性，数据中心标准建议数据中心采用冷热通道方式布置进行散热。实际使用为了保证冷空气的使用效率，将冷风通道封闭起来，形成冷池，冷池两侧装上推拉门，便于人员进入，顶部为透明式，便于机房内部光线进入冷池，冷通道机柜系统的顶部通常是活动式的，与消防系统联动，一旦出现火灾警报，顶部窗口会自动脱落，以便对冷通道系统进行散热和排烟，同时也便于机房进行气体灭火

Cold channel cabinet is controlled by air flow in the machine room to save energy and improve the reliability of server operation.Data center consumes a lot of power. In order to save energy and protect the environment, the standard of data center suggests that the data center should be arranged with cold and hot channels for heat dissipation.Actual use in order to guarantee the use efficiency of cold air, cold wind channel closed up, form a cold pool, cold pool on both sides of the mount sliding door, convenient for personnel to enter, the top is a transparent type, facilitate cold rooms inside the light into the pool,cold channel at the top of the rack system is usually activity type, and fire control system linkage, once appear, fire alarm, fall off automatically at the top of the window, so that to cold heat and smoke exhaust channel system, but also provide room for gas extinguishing.
